альтернативный усилитель на 1296 Мгц
Многие радиолюбители,равно как и любители радио,спрашивают меня часто: ,,А что еще,кроме здоровой печени,нужно иметь для
успешного выступления в полевом дне...? На этот вопрос могу ответить однозначно:,,Нужно иметь целый перечень достоинств
и недостатков!...." Только так можно достичь гармонии с самим собой и с потенциальными соперниками! Соперник должен быть
уверен,что недостатки у вас есть,а наличие достоинств его сильно не беспокоит: при таких недостатках ,откуда взяться
достоинствам?Поэтому ,собираясь на полевой день,нужно четко осознать,что соперники куют (тайно) оружие возмездия за
прошлые обиды,и спасти вас может только чудо.Но в наше время рукотворных чудес хватает,и вам остается только правильно
расставить акценты..........Как говаривал Евгений Иваныч УТ5ЕАЕ -,,Лучшая антенна-это мощный усилитель!" Взяв этот
постулат за основу,я и разработал предлагаемый вашему вниманию проэкт,но исключительно в целях самообороны......
........Оборонный бюджет,как водится,хромал,поэтому был выбран малобюджетный вариант,под кодовым названием,,Щит"-что,
само собой, реализовывало нашу оборонную доктрину.........Выбранный вариант имел ряд преимуществ:
1.дешевизна пива
2.простота дверей
3.до неприличия малые размеры
4.надежность(предполагалась)
5.мог быть изготовлен радиолюбителем даже сомнительной квалификации
6.мог быть изготовлен вообще
Список можно продолжить,но читателям никакой информации это не принесет,а зрителей раздражает.........Итак,для
изготовления усилителя понадобилось:
1.лампы ГИ41 - 2шт
2.кусок листовой меди толщиной 1 мм
3.болты М3 - много.....
4.вентилятор неизвестного типа 24в, 400 Гц, примерно10.000 об/мин ,с тайнописью:ДВО -1-400
5.разъемы всякие
6. транзистор КТ837 со стабилитроном в базе(смещение)
7.сильное желание......но здравый рассудок!

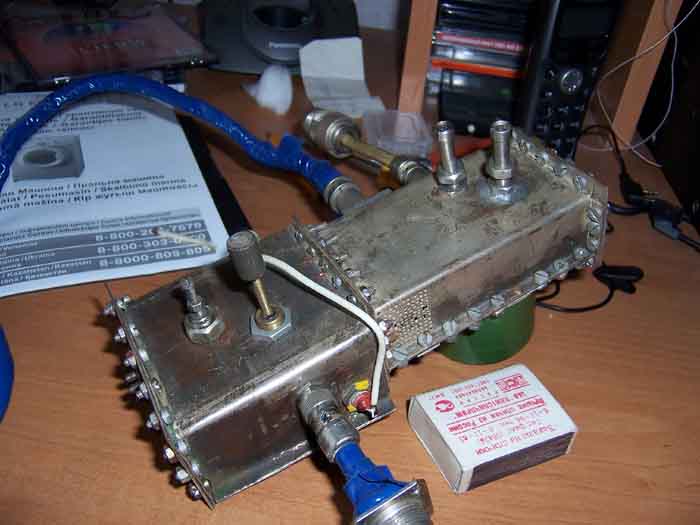

И вот что из этого получилось.За основу была взята классическая стрип-линия,правда в процессе настройки сам стрип пришлось
укоротить,(забыл о длине анодов )а укорачивать короб резонатора я уже не стал.Это я к тому,что на фото видна некая
диспропорция....... Вообще,вся эта история вращалась вокруг вентилятора...... не будь у меня такого вентилятора,
к строительству можно было бы не приступать. Конечно же из-за
малых размеров резонатора! К чему я ,собственно,клоню:есть еще простор для творчества! Еще не полностью проклятые
буржуины убили в радиолюбителях жажду познания своими высокотехнологичными поделками.....
Безусловно,современная элементная база позволяет пройти менее тернистым путём,но за всё приходится платить!
Немалых денег стоит (по нашим провинциальным меркам) RA18H1213G...Да и хлипкая она (по тем же меркам).......
Я возьму на себя смелость заявить,что таких издевательств ни одна микросборка не вынесет!!!

технические характеристики после 5ти лет эксплуатации : рабочая частота 1296 Мгц
лампы ГИ41
напряжение анода 950в
ток анода 250 ма
выходная мощность неизвестна, т.к. померять ее нечем....
однако замечено,что полувоздушный кабель неизвестной марки за 5 минут нагревался ощутимо.... К сожалению это единственный из
доступных мне способов оценки мощности.
а качалось устройство транзистором кт948

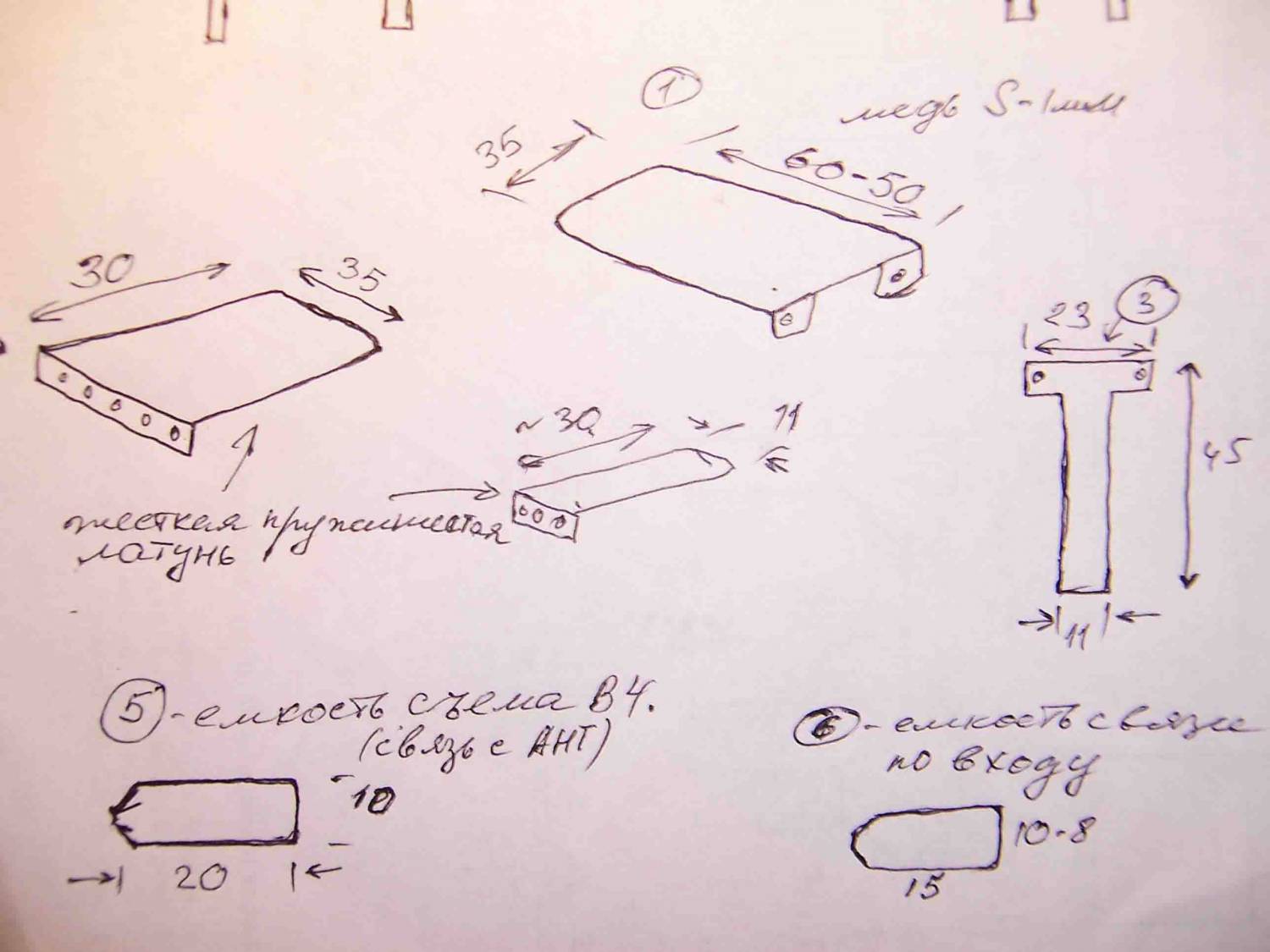

А чертежик секретный выглядит так

А это блок питания................
Включает в себя источник анодного напряжения,накала,и преобразователь для питания вентилятора.

Как известно,драгоценный камень нуждается в оправе..... В нашем случае оправой для этой жемчужины стала антенна!
Но об этом мы поговорим в другой раз.............

Я мог бы продолжать воспевать эту вершину конструкторской мысли,но мой писательский зуд потихоньку прошел,поэтому,если кому-то захочется
тоже пройти по этому тернистому пути,пишите в форуме,если нужна более подробная информация.

73! Александр UR5EUP (радиолюбитель)
